日成VスパンⅡ-S
「日成Ｖスパン-S」の二階建タイプ。
システム建築の用途が広がります。
特長
- 敷地を有効活用
Vスパン-Sのシステムをフル活用し、大型の2階建に対応できるシステム建築商品です。システム建築のコストパフォーマンスと短工期のメリットを活かしながら、限られたスペースを最大限に活用できます。

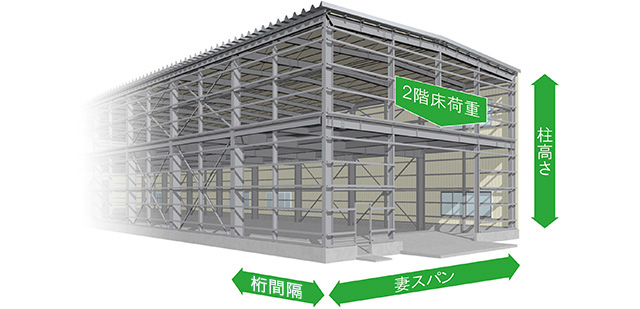

- 最大スパン15ｍを実現
2階の積載荷重に応じて「店舗タイプ」と「倉庫タイプ」の2種類をご用意しました。店舗タイプの場合、最大妻スパン15mが可能。1階に中柱がないため、自由度の高いレイアウトが可能です。
- 1・2階の高さを選択可
1・2階の使用方法に合わせて、各階の階高をお選びいただけます（500mmピッチ）。

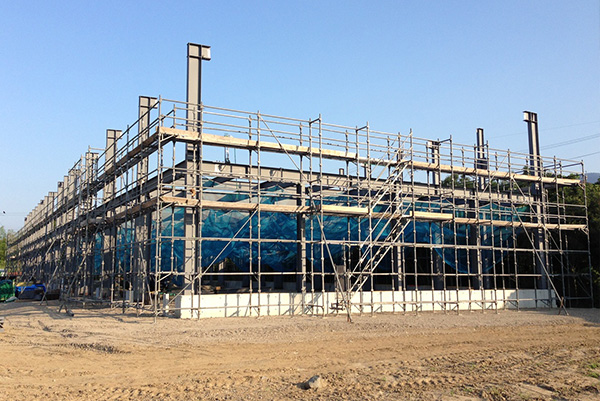

溶接軽量H形鋼採用による大空間・2階建を実現
- 日成VスパンⅡ-Sは、柱・梁の主要部材に溶接軽量H形鋼を採用。この鋼材は、一般的なロールH形鋼に対して軽量でありながら、約1.38倍の材料強度を有しています。この優れた材料と合理的な構造設計により、建物の軽量化と基礎の簡素化を実現、さらに無柱大空間・2階建を可能にしています。
※積雪等各種条件により、ロールH形鋼を使用する場合もございます。
安心と信頼性を証明する構造評定を取得

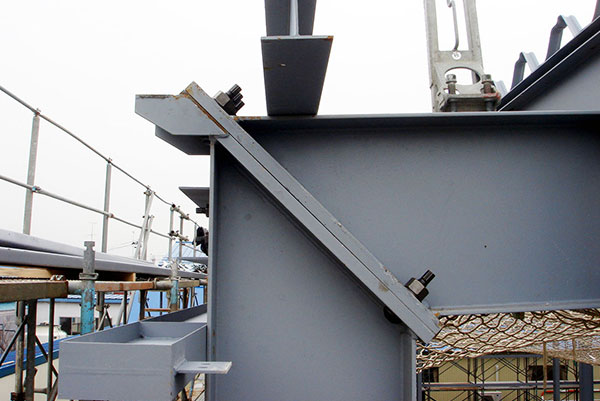

- メインフレームの柱と梁をつなぐ接合部は、斜めエンドプレート接合（※）により、高い強度と剛性を確保しています。（トラスタイプでは両端部のメインフレームのみが、斜めエンドプレート接合になります） ※（財）日本建築センター構造評定：BCJ評定-ST0175-03
- 「斜めエンドプレート接合」は、エンドプレートを斜めに配置することで、柱の局部補強が不要となり、高力ボルトの本数を少なくすることができます。これにより、在来工法を上回る十分な強度と剛性を確保しながら部材点数を最小限に抑えることが可能となり、工場製作および現場施工のスピードアップと高い精度の確保を実現しています。
工期の短縮
- 規格部材によるシステム化、省資材化、新技術による工場製作および現場施工の合理化、また二次部材の点数減により、従来工法に比べ工期短縮が可能です。
工期の短縮には、施設の使用開始時期を早めるだけでなく、現場の施工コスト圧縮や、騒音・振動などの近隣への影響を最小限に抑えるというメリットもあります。
外装システム
カラーガルバリウム鋼板成型品 t0.5
外面：カラーガルバリウム鋼板成型品 t0.3
屋根システム
ガルバリウム鋼板成型品 t0.6
外面：
ガルバリウム鋼板成型品 t0.6
内面：カラーガルバリウム鋼板成型品 t0.35（スーパーアイボリー）
仕様
標準仕様
| 屋根形状 | 切妻／片流れ |
|---|---|
| 基礎 | 鉄筋コンクリート造基礎（別途工事） |
| 外壁 | 角波サイディング：カラーGL鋼板成型品（h25、t0.5） 標準色：A42Wあまいろ（防汚タイプ） |
| 日成フレッシュボード：両面GL鋼板張り・硬質ウレタンフォーム充填（t40） 標準色：ソフトホワイト（外面） |
|
| 屋根 | ハゼ式折板：GL鋼板成型品（h160、t0.6）、結露防止材（t4） 標準色：生地 |
| 日成フレッシュルーフ：両面GL鋼板張り・硬質ウレタンフォーム充填（谷部t35／山部t113.9） 標準色：素地 |
|
| 建具 | アルミサッシ：住宅用／半外付け 標準色：陽極酸化塗装複合皮膜 ピュアシルバーS1 |
| 軽量手動シャッター：スラット／塗装溶融亜鉛めっき鋼板 |
オプション
| 建具 |
|
|---|---|
| その他 |
|
アルミサッシ窓
アルミサッシ出入口
スチールドア
シャッター
オーバースライダー
ハンガードア
天井パネル
ベンチレーター
クレーン
庇
荷摺り
ガラリ規格寸法
| 用途 | 店舗タイプ | 倉庫タイプ | |
|---|---|---|---|
| 2階用途：店舗 床用積載荷重2,900N／m2 |
2階用途：倉庫 床用積載荷重3,900N／m2 （ただし、倉庫業を営まない倉庫） |
||
| 地域区分 | 積雪条件 | 一般地・多雪地共通 | |
| 積雪量 | 30cm/80cm/150cm | ||
| 風速 | 34m/s （区分Ⅲ） | ||
| フレームタイプ | 妻スパン及び荷重条件により形状（フルウェブ/トラス）が異なります。 | ||
| 妻スパン ※妻スパンは参考です。各種条件により変動します。 |
桁間隔：5ｍ | 10~15m | 10~14m |
| 桁間隔：6ｍ | 10~15m | 10~14m | |
| 桁間隔：7ｍ | 10~12m | 10~12m | |
| 桁間隔 | 5.0ｍ/6.0m/7.0mを単位として増減 | ||
| 柱高（水下） | 7.06m/7.515m/7.97m/8.425m/8.88m/9.335m | ||
※仕様等は予告なく変更になる場合があります。
